产品描述：GaN 内匹配功放管 丨频率范围：0.95～1.25GHz 丨功率增益：15dB 丨 工作电压：Vd：+28V，Vg：-2.45V(可调) 丨 产品尺寸：24mm×17.4mm×4.4mm
产品分类：GaN 内匹配功放管
零售价：价格待定，请咨询客服
市场价： 价格待定，请咨询客服
本页面标价为人民币（CNY 或者 ¥）含增值税出厂价，仅限国内交易；外贸美金EXW报价请切换至其他站点咨询。或者联系公司客服获取进一步沟通。
| 零件编号 | GaN 内匹配功放管 |
|---|---|
| 产品型号 | 6210103950 |
| 频率范围 | 0.95～1.25GHz |

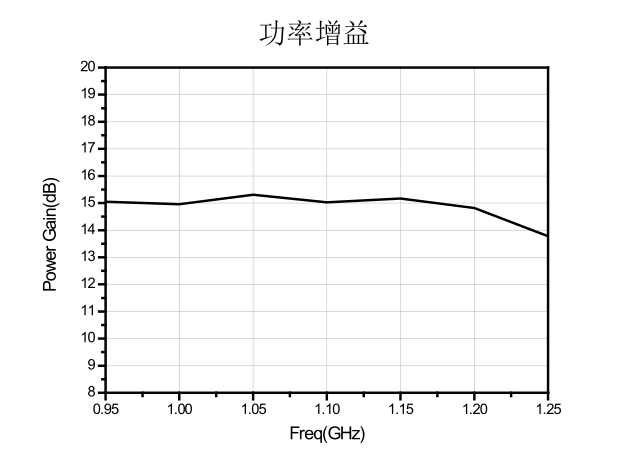

| 功率增益 | 15dB |

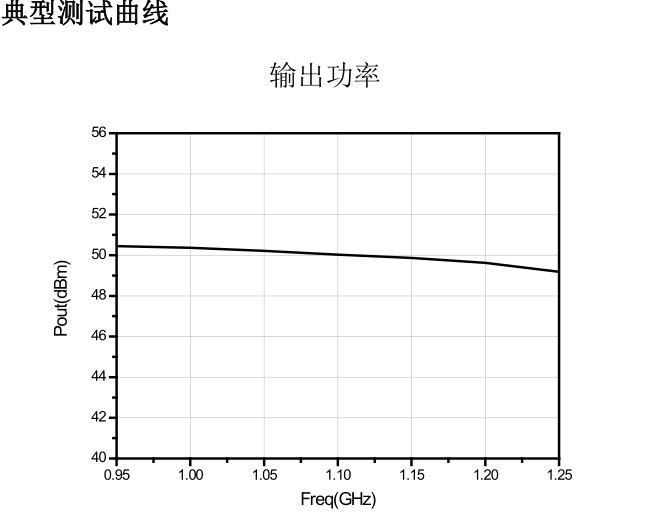

| 输出功率 | 50dBm(100W) |

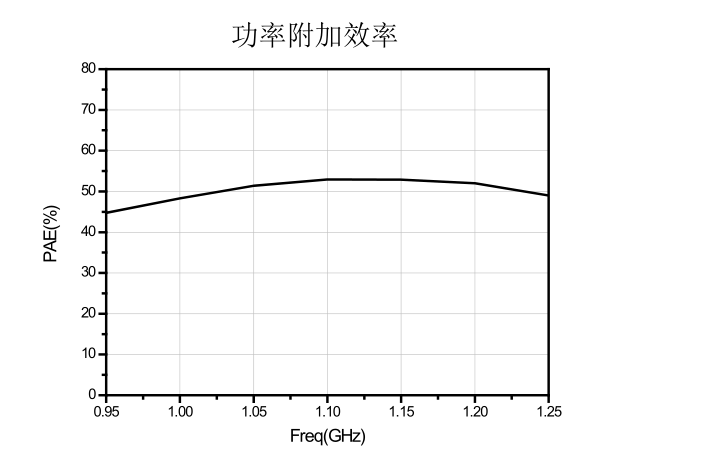

| 功率附加效率 | 50% |
| 工作电压 | Vd：+28V，Vg：-2.45V(可调) |

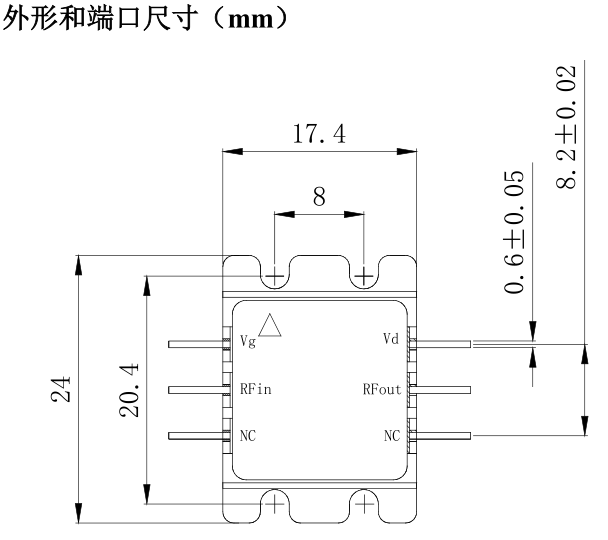

| 产品尺寸 | 24×17.4×4.4 (mm) |
型号 6210100350 是一款工作频率 0.03～2.5 GHz、输出功率 10 W 的宽带连续波 GaN 功率放大器芯片。本芯片为双电源供电架构，硬件应用时，供电端口应配置宽带扼流电感，射频输入、输出端口务必外接隔直电容，满足直流隔离与射频馈电要求。芯片外形尺寸：2.4mm×1.9mm
型号：6210100250 是一款1.3～1.6GHz GaN功率放大器芯 片，连续波模式下，频段内功率增益26dB，输出功率 38dBm，功率附加效率65%，采用双电源供电。芯片外形尺寸：1.98mm×1.47mm
型号：6210100150 型芯片是一款性能优良的 5～6GHz 高功率放大器。此芯片采用双电源供电，漏极电压 Vds 为 28V 时可提供 48.5dBm 饱和输出功率。该芯片主要应用于 收发组件、无线通信等领域。芯片外形尺寸：3.4mm×6.2mm
S 波段内匹配功率放大器 丨频率范围：2.7～3.5GHz 丨功率增益：20dB 丨 工作电压：Vdd：+28V（脉冲），Vg：-2.1V 丨 产品尺寸：8.8mm×8mm×0.7mm
GaN 内匹配功放管 丨频率范围：0.95～1.25GHz 丨功率增益：15dB 丨 工作电压：Vd：+28V，Vg：-2.45V(可调) 丨 产品尺寸：24mm×17.4mm×4.4mm
产品简介

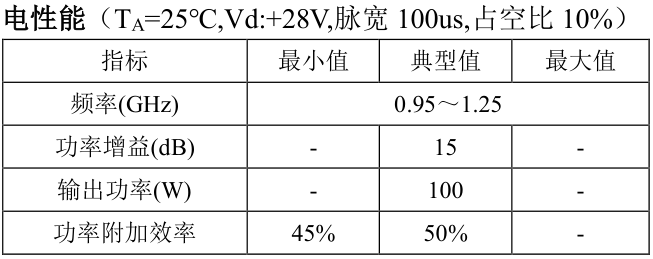

型号：6210103950 是一款 0.95～1.25GHz 内匹配功放管，功率增益为 15dB，输出功率为 100W，功率附加效率为 50%。
注意事项
1.功放管在干燥、氮气环境中存储，在超净环境使用；
2.功放管管脚硬度低，外力扭曲容易断裂，使用时必须小心；

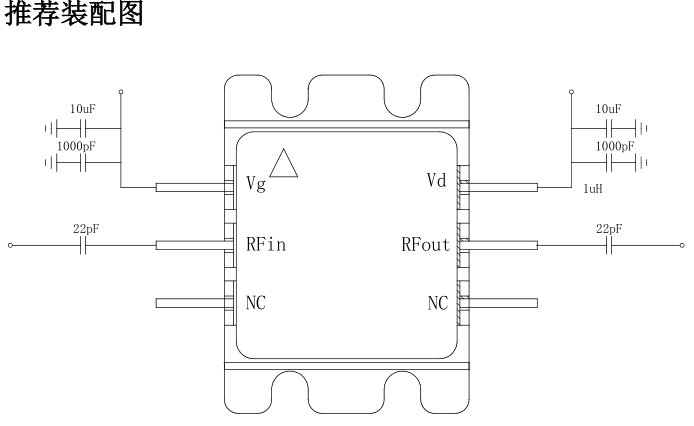

3.功放管栅极、漏极馈电线需焊接 10uF 去耦电容；
4.加电时请确认接电顺序，先加栅压再加漏压；关电先关漏压，再关栅压；
5.功放管对静电敏感，在储存和使用过程中注意防静电。
