物联网无人机反制（移动通信专用频段）技术规格书

一、产品简介

大疆应用移动通信网络于Mavic 3系列、Inspire 3、Mini 3 Pro等无人机通信。DJI Cellular模块，也常被称4G图传增强模块，它的核心作用是通过4G网络，为无人机图传和控制信号提供一条额外的稳定通道。在原有2.4G、5.8G链路的基础上，与 4G 网络共同协作，如原有2.4G、5.8G链路信号受遮挡或干扰，可借助4G网络进行图传和控制数据的传输，降低断开连接的几率。

在这种无人机依托基站信号开展飞控与回传的场景下，我们引入智能精准干扰系统，在压制常规的2.4G、5.8G通信链路，同时侦测无人机使用的4G链路，并对其精准管控适时对目标区域内的通信实施干扰，使基站下行通信链路无法建立连接，可有效抑制黑飞/自杀式无人机的危险行为，从而实现对重点场所的防护。

（1）产品工作方式

设备通过干扰同步算法，实现与移动网络在空口上同步，只需干扰某些特定的RB，以较小的干扰发射功率，就达到更高效的干扰结果。同时由于设备功率相对较小，带外的杂散信号又经过了滤波处理，不会对基站上行造成阻塞影响（区别于传统干扰方式），因此对基站造成影响会很小。基站下行通道被干扰可导致目标终端的网络丢失，以下是具体的干扰效果：

Ø  目标附近区域网络丢失‌

干扰会导致目标区域无法接收基站的信号，从而造成目标终端无信号。

Ø  ‌通信中断或无法建立连接‌

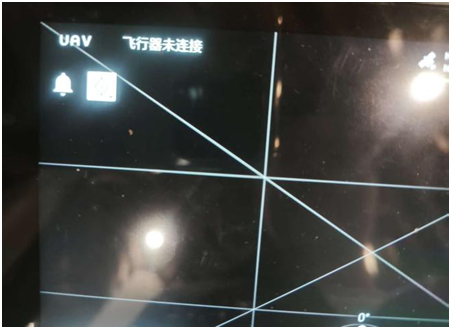

在干扰的情况下，可导致正在通信链路中断，飞控和回传链路无法建立连接‌。

（2）通过图像跟踪算法和模块，实现对目标无人机的跟踪打击（可扩展）

系统可以解码无人机的Remote ID、IMSI码，通过后台系统分析无人机的合规性，持续扫描无线环境并动态优化，可随环境变化自动适配，无需人工干预，系统稳定运行。

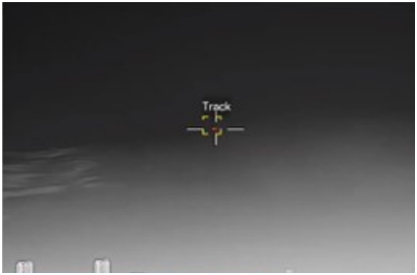

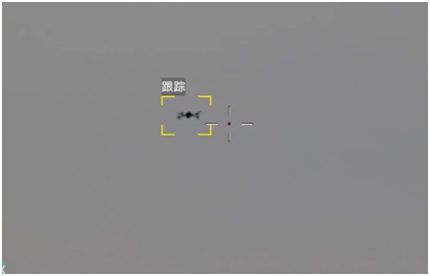

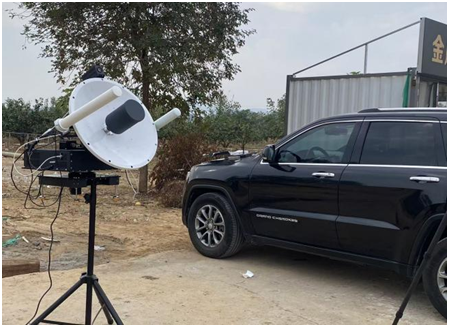

设备抛物面天线可集成视频物体识别跟踪模块，支持可见光视或热红外视频的输入，支持镜头、云台联动控制与激光补光变焦自适应控制，支持视频下的无人机检测、识别、跟踪等。

支持定制相关摄像头模块或者接口，支持公里级距离的热红外、可见光视频下目标识别与跟踪，跟踪过程中全自主完成云台速度精确控制与镜头变倍控制，使得跟踪过程全闭环。同时也支持识别全自主模式、手动框选跟踪等多种工作模式。

l  超信令级干扰：与移动网络在空口上同步，干扰某些特定的RB，精准产生干扰信号，达到高效的干扰效果

l  干扰距离远：设备干扰使用移动通信信号作为飞控/图传的无人机，干扰作用距离实测可达2km（根据实际环境有一定误差）。

l  全频段覆盖：区别于无人机传统2.4/5.8G飞控与图传信号，设备频段覆盖环境内运营商现网所有的4G/5G频段，确保设备的干扰能力。

l  智能化自动配置：系统的主机自动扫频、精准采集周围基站的频点信息，根据运营商现网的信息自动配置的屏蔽信号，启动全自动完成，无需人工干预。

l  白天黑夜自动跟踪：“即点即跟踪”框选跟踪、波门跟踪。也可提供对接接口，和其他大平台进行数据联动。

二、产品型号说明

性能规格
