产品描述：2G、3G、4G、5G全频段可定制电子围栏管控丨多载波NR+LTE+WCDMA+GSM电子围栏丨型号：MH-0640
产品分类：2G、3G、4G、5G全频段可定制电子围栏管控丨多载波NR+LTE+WCDMA+GSM电子围栏丨型号：MH-0640
零售价： ¥999999.00
市场价： ¥999999.00
| 零件编号 | 2G、3G、4G、5G全频段可定制电子围栏管控丨多载波NR+LTE+WCDMA+GSM电子围栏丨型号：MH-0640 |
|---|
2G、3G、4G、5G全频段可定制电子围栏管控丨多载波NR+LTE+WCDMA+GSM电子围栏丨型号：MH-0640
NR+LTE+WCDMA+GSM电子围栏技术规格书
一、产品简介
随着手机的普及和手机卡实名制的实施，公民个人通信信息的唯一性得到认证和加强。为打击违法犯罪，提升公安系统办案效率， NR+LTE+WCDMA+GSM电子围栏可为公安系统适时提供不法分子通讯信息，利用移动用户的空闲态重选注册，适时捕捉用户手机卡的IMSI信息，对应时间和位置上报汇总于公安数据服务平台用于分析。主要应用于监控城市小区出入口，城市主要交通干道，车载移动捕捉等监控流动人口信息。在不干扰现网移动通信的前提下，无感知地对特定用户进行锁定、跟踪和定位。
多载波车载型NR+LTE+GSM电子围栏，主要包含了WCDMA的2100M频段，4G的band1/3频段，GSM的GSM900频段，和NR5G的N77/78，N41，N28适用于下小区或者敏感单位、区域出入口，收集流动人员手机信息。
l 频段覆盖全面，单机可支持5G，4G，3G，2G，满足实际现场需求；
l 单机可支持多载波；
l 设备既可作为普通电围以同频异频方式进行离线捕号，也可作为运营商的“真基站”接入到运营商LTE网络中，支持公网LTE正常业务，用户被采集IMSI时零感知；
l 支持无线回传；
l 配套数据平台，支持电围设备的状态查看、设备管理、维护，能够对实际数据进行碰撞分析、常驻人口分析、IMSI伴随分析、嫌疑人轨迹分析，可进行黑名单编辑和黑名单布控告警。
l 捕号率高，idle态静止终端IMSI捕号率≥95%，低速移动终端IMSI捕号率≥95%。
二、产品型号说明
|
名称 |
型号 |
功率 |
数据传输 |
|
多载波NR+LTE+WCDMA+GSM电子围栏 |
MH-0640 |
20W/band |
支持3G/LAN |

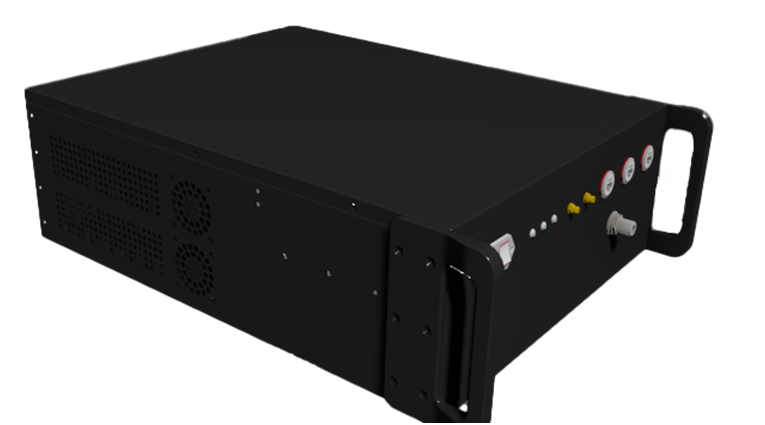

三、产品图片
四、接口
五、性能规格
|
型号 |
MH-0640 |
备注 |
|
|
工作频段 |
全基站全制式网络工作频段，包括： GSM,CDMA,WCDMA,LTE,NR B1,B3,B5,B8,B34,B38,B39,B41,B40,N41,N77/78,N1,N41,N28 |
可定制 |
|
|
容量 |
最大载波数:6 |
可定制 |
|
|
最大扇区数:1 |
|
||
|
性能 |
最大输出功率:40dBm/band，单流输出 |
|
|
|
功率衰减范围0-10dB,调节步长1dB,调节误差±0.5dB(web操作) |
|
||
|
同步精度: 0.1ppm |
|
||
|
接收灵敏度 |
≤-110dBm |
|
|
|
无线射频指标 |
满足3GPP杂散、互调要求 |
|
|
|
WiFi性能（维护口） |
支持5.8G单频单流, |
|
|
|
功率20dBm |
|
||
|
支持802.11a |
|
||
|
接口 |
N-J*5 |
1个射频接口 |
|
|
WiFi天线接口（标配），支持本地访问单板 |
|
||
|
SCAN同步天线 |
|
||
|
CPE天线接口（远程无线上传）,插卡内置 |
|
||
|
SMA-J |
GPS天线接口 |
|
|
|
无线回传 |
支持WCDMA、LTE |
|
|
|
时间同步 |
支持每band同步GPS时间 |
|
|
|
支持同步NTP服务器时间，每band |
|
||
|
捕号方式 |
支持即时捕捉手机卡IMSI、支持定时重复捕捉IMSI |
|
|
|
支持功能 |
支持发送短信 |
|
|
|
重复捕号 |
支持Web可配，时长可设置 |
|
|
|
捕号性能 |
LTE idle态静止终端捕号率≥95%，移动终端捕号率≥90% |
|
|
|
捕捉释放时长 |
≤3s (做到用户无感知) |
|
|
|
捕号存储时长 |
16G固态硬盘，按平均每秒100条计，可存14天（每IMSI占130bit）。 |
|
|
|
推送目标网络 |
宏网LTE、GSM网络（干扰区除外） |
|
|
|
SON功能 |
具备自动、手动配频/配扰、启动方式 |
|
|
|
重启功能 |
支持定时重启和远程网管重启 |
|
|
|
系统启动时长 |
≤300s |
|
|
|
文件上传方式 |
支持TCP/FTP，方式可配置 |
|
|
|
文件格式要求 |
对应时间、IMSI、设备SN、经纬度等 |
|
|
|
网管功能 |
设备支持远程网管升级、设备状态监控上报、配置参数修改等 |
|
|
|
最大功耗 |
≤470W |
|
|
|
尺寸 |
500*440*187mm |
|
|
|
重量 |
21KG |
|
|
|
材质 |
不锈钢 |
|
|
|
安装方式 |
机房机架 |
|
|
|
车载 |
|
||
|
防护等级 |
IP45 （车载） |
|
|
|
颜色 |
黑 |
|
|
|
指示灯 |
电源指示 |
|
|
|
电源 |
AC220 |
|
|
|
环境要求 |
符合车载使用环境，-40℃～55℃，相对湿度＜60％，24小时连续工作； |
|
|
|
防雷要求 |
满足GB17626.5或者IEC61000-4-5系列规范 |
|
|
