4G＋5G通信基站系统规格介绍

1、4G+5G多载波：同时支持4G\5G全频段同时工作

2、全制式覆盖： 移动、电信、联通、广电全制式4G+5G全覆盖

   （支持工作频段B1\B3\B5\B8\B34\B39\B40\B41\N1\N28\N41\N78\N79)

3、频率覆盖广：具备700-4900MHz的4G+5G全频率最大支持超过22载波并发工作

4、黑白名单功能：具备警务通终端白名单畅用，违规手机黑名单报警搜查定位

5、手机屏蔽功能：具备700-4900MHz的4G+5G全频段黑白名单手机屏蔽功能，除用于日常监狱内手机搜查任务还适用于保密会议手机管控屏蔽工作

6、便携性操作性：体积小重量轻，可隐藏于背包中，可以进入室内进行采集

7、定位效果好：侦码定位译号屏蔽管控一体化，一键操作快速精准定位最近至0.2米

8、设备功率强：最大2w的高功率，显著增强手机搜索范围，定位不易脱网，全制式手机屏蔽管控效果好

9、专业高级功能：本机明码即时直译功能，快速追查黑名单手机号码目标归属

10、专业性强：专门针对监所系统手机追查特殊性需求而设计的易于操作的APP

1、工作原理

便携式无线信号安全管控系统基于无线通信基站通信协议技术，通过信令交互侦测区域内私带违规手机，并捕获锁定违规手机的IMSI码（串号）、使用时间、日期、地点、归属地等信息。基于违规手机的功率弱——强进行精准定位，逐步逼近目标手机所在位置，从而查获违规手机。设备支持中国移动、中国联通、中国电信、中国广电四大运营商手机同步探测[侦测]，探测速度快、效率高。各通道独立使用高增益天线，巡查时探测范围大、穿透力强，支持非接触式主动探测距离不小于200米，尤其适用于30-50米非接触式探测效果更佳。设备可快速、精确定位违禁手机所在的具体位置。精准搜索的信号数据可通过平台导出为EXCEL表格。设备可简易操作导入白名单功能，白名单自动放行。黑名单锁定平台即时发出报警提示。

设备体积小，集成度高，内置高容量锂电池、集成WiFi天线、北斗天线、定向射频天线，一体化主机的整机重量为小于6.2Kg，采用便携背包设计，软件一键操控。主动探测并覆盖中国移动、中国联通、中国电信、中国广电四大运营商所有4G\5G的频点，采集手机特征码IMSI等特征信息。软件平台依托于大容量处理能力，管控模式下管控的黑名单数量不少于1200个，白名单无限量，采集速度不少于10000个终端/分钟，可采集处于连接状态的手机，能及时发现并锁定开机上网的违规手机。

设备的输出功率不小于2W向下可调，采集距离同样可调，设备全自动扫频参数配置，一键开机，一体化主机可通过配置终端展现目标物状态，实现精准定位。

发现手机的同时显示该手机的信号强度，按照信号大小排序，目标清晰可由近及远定位目标。设备支持侦码、多目标管控定位、单目标定位模式任意切换。设备具备电量显示。可支持外接电源，当内置电量耗完时，可以启动外接供电或者更换内置电池。电量容量不小于2小时。操作和显示：手机终端APP操作，APP上显示可视化图形和侦测信号语音播报。设备均采用工业级元器件，稳定性好，抗干扰能力强，适应工作环境温度应满足在-20℃到+55℃。不少于10000次以上的开关重启测试，确保设备上电开机即用。

设备和软件实现控制管理，支持黑白名单导入、导出功能，支持黑名单告警功能。可对采集数据进行分析处理，包括数据统计分析、历史数据查询。设备配套软件操作简便，软件支持数据转为图形直观展现。软件界面明确标识侦测手机的运营商、场强值、侦测次数，可根据场强值进行设置大小排序。

2、产品用途

1)   当手机用户在本设备覆盖区域出现时，其经过的时间、IMSI、手机归属地、国外知名品牌等都将被记录下来；

2)   获锁定违规手机后基于违规手机的功率弱强进行精准定位，逐步逼近目标手机所在位置，从而查获违规手机。

3)   当特定目标的手机号在覆盖区域出现时，系统将自动报警，提醒工作人员及时掌握目标行踪；

4)   对特定的区域或指定的人员进行在位、追踪、精准查找；

5)   小型化，体积小重量轻，便携性，可置于背包中，可以进入室内进行采集；

3、产品特点

l  多运营商快速采集——支持中国移动、中国联通、中国电信、中国广电四大运营商同时采集工作频段：5G支持N41、N78、N1、N28、N79频段;4G支持B1、B3、B5、B8、B38、B39、B40/B41、B34频段；

l  最大超过22频点不轮巡：非友商4载波6载波轮巡方式，全部频点全覆盖一次侦码上号

l  覆盖距离可调—采用2瓦功放和10dbi高增益天线；覆盖距离远近可调；满足穿墙式远距离非接触采集和近距离贴身针对性采集的实战需求；

l  目标精准查找—可以精确查找目标位置，精度最高可达0.2米；

l  全制式并发--最多支持超过22频点载波并发同时工作，一次上号定位不易脱网隐蔽便携

l  隐蔽性强—置于背包中，不易被目标发现；

l  APP操作—通过手机APP进行操作、控制、分析，非常便捷；

l  白名单功能—设置合规手机为白名单，不显示；其他手机均为黑名单；直接告警，一键查找。支持批量导入白名单功能；

l  黑名单功能—设置目标手机为黑名单；发现直接告警，一键查找并具备管控阻断功能。支持批量导入黑名单功能；

l  手机屏蔽管控功能：对所有4G5G手机终端可实现屏蔽管控功能

l  电话号码直译功能：实时翻译采集到的终端的电话号码（PN）和IMEI；

l  手机型号识别：可有效识别各类知名手机型号；对苹果、三星等型号手机告警显示

l  电源特性：可插拔电池，工作可靠，减少维护，操作便利；

l  FHMY功能：支持100%准确率，其它厂商产品不支持

4、设备技术参数

4.1手持式主设备技术参数

5、产品实体

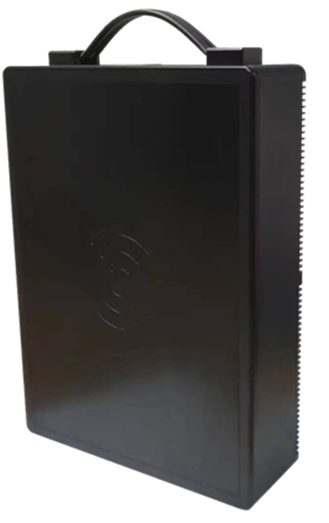

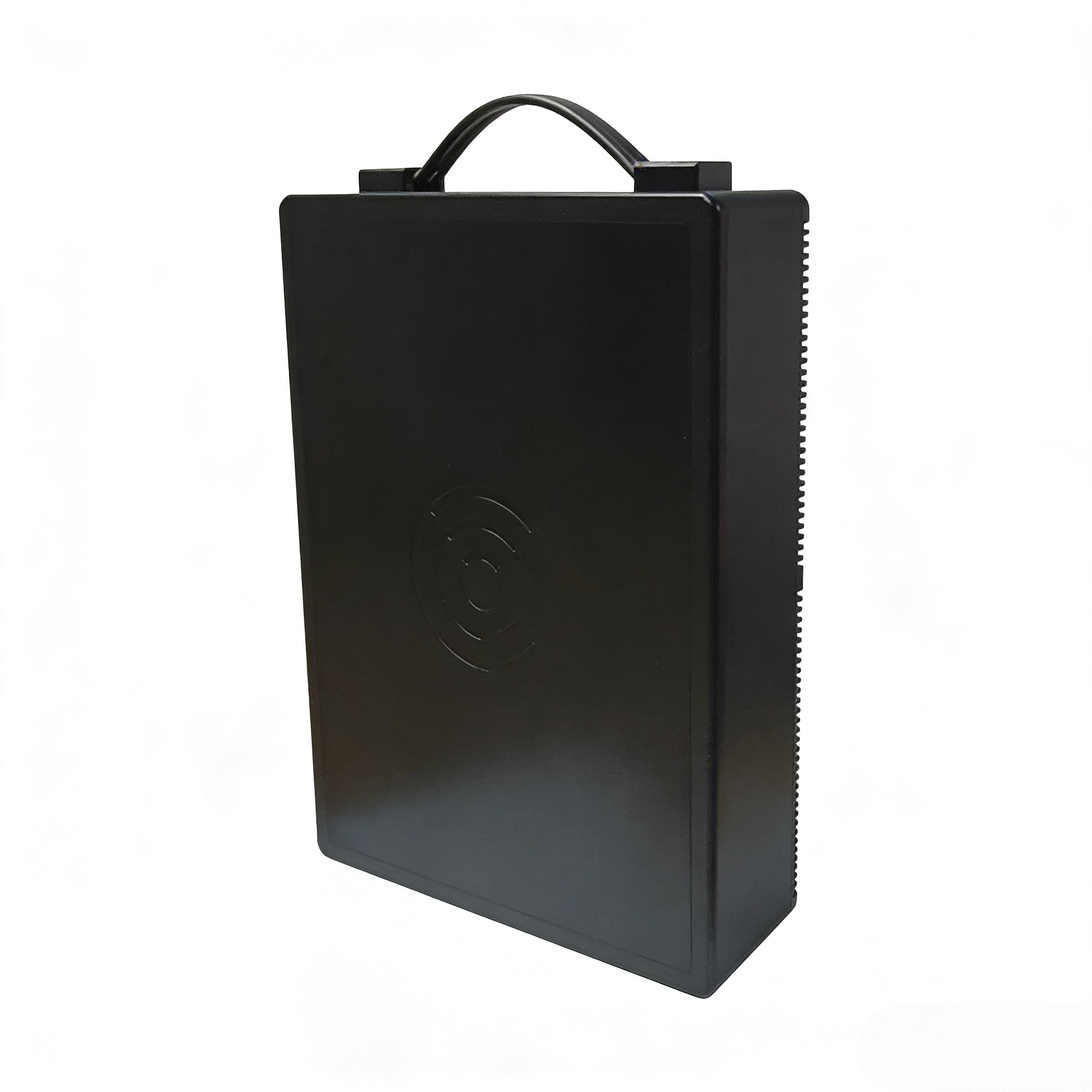

5.1主设备

尺寸：369*288*95mm

重量：6.2kg（含电池），5.1kg（不含电池）

6、发货清单

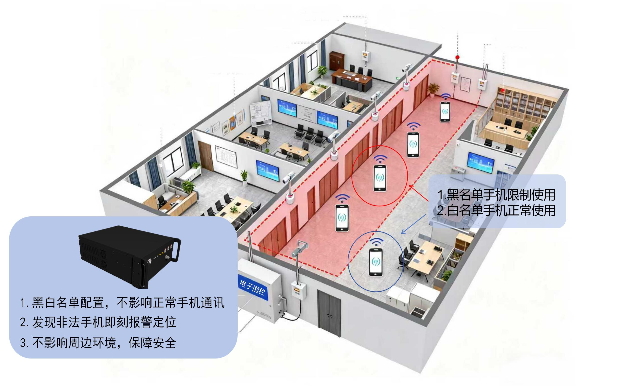

  7、使用场景

1、多种工作模式满足各方面需求：采用侦测、定位、屏蔽工作模式

2、通过便携式电子围栏，建立手机管控系统，管控系统在常态下处于侦测状态，对违规手机侦测告警，同时捕捉违规手机IMSI/IMEI信息

3、发现违规手机，系统告警，并根据侦测手机的信号强度，实时定位违规手机的位置

4、系统根据设置的黑白名单，对违规手机的通讯实施干扰、屏蔽，

切断系统黑名单手机与外部的无线通讯联系，同时保证白名单手机正常使用
